Drei­fal­tig­keits­kir­che in Gör­litz

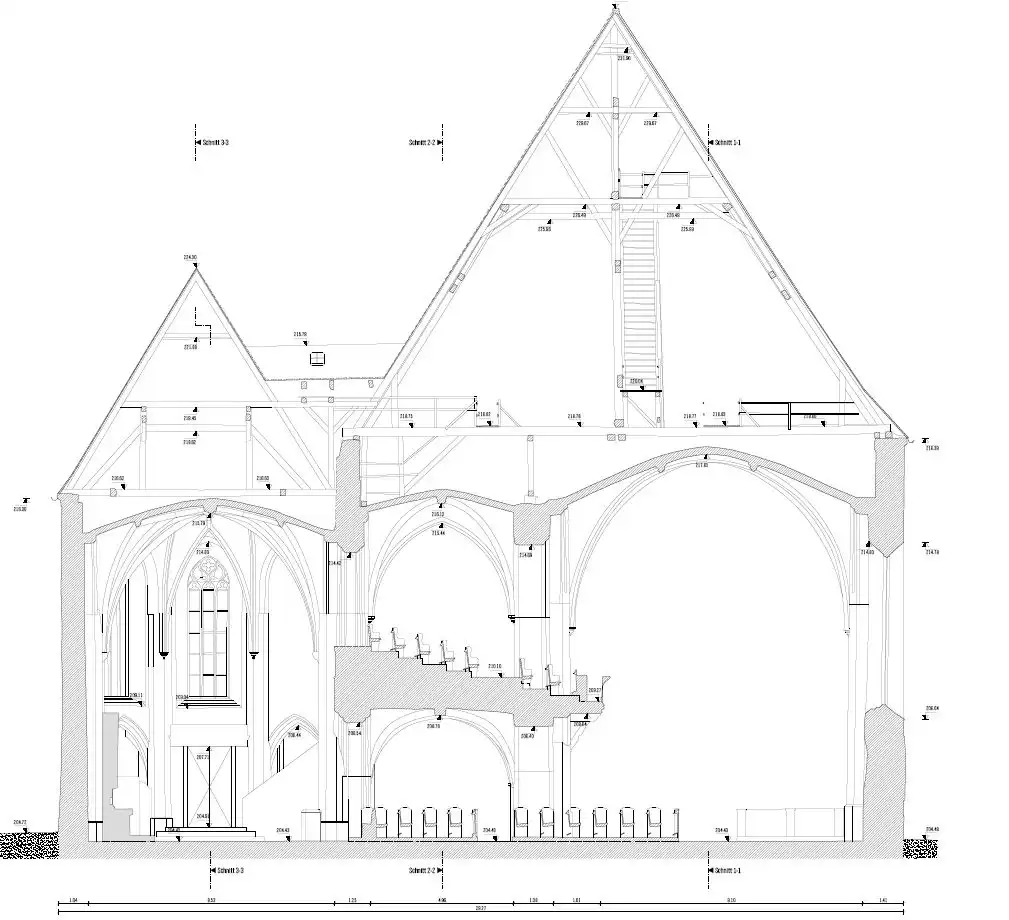

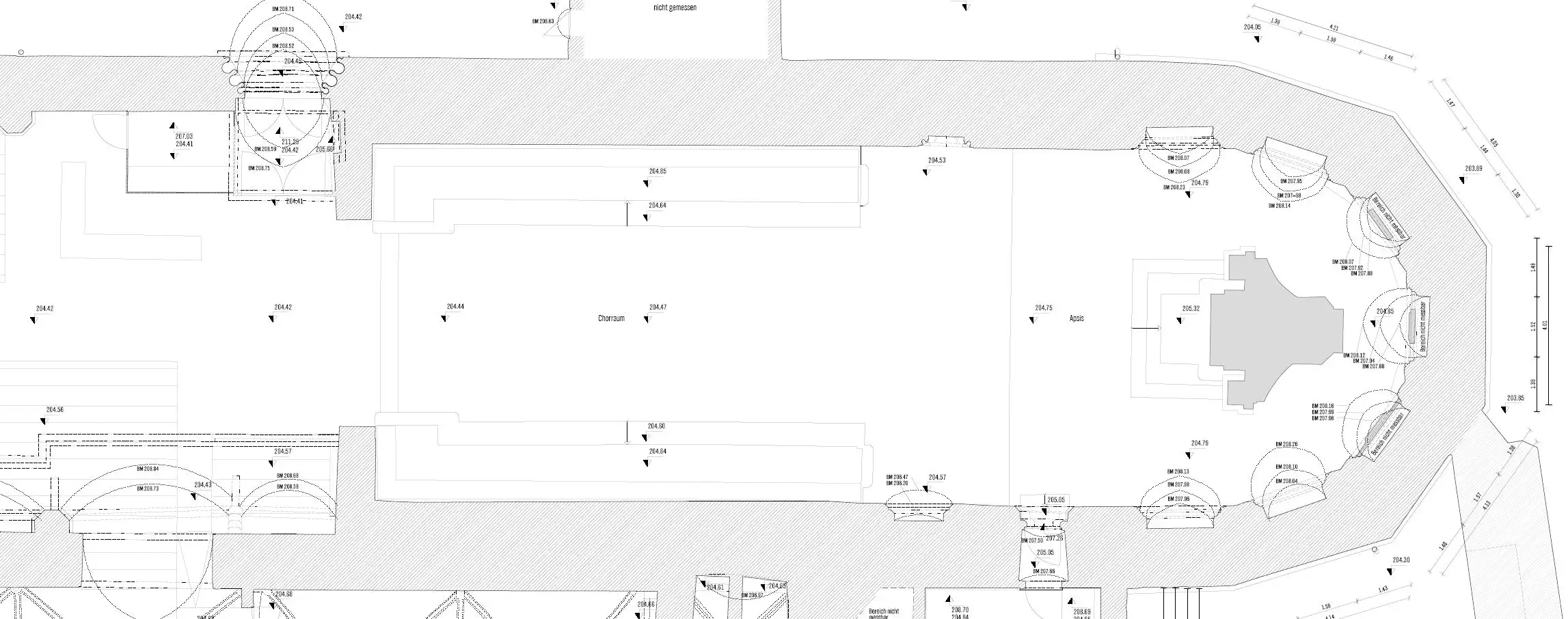

Der Auf­trag beinhal­te­te die Erstel­lung von Grund­ris­sen, Ver­ti­kal­schnit­ten, Fas­sa­den­an­sich­ten und eines BIM-fähi­gen 3D-Modells. Die Lie­fe­rung der Ergeb­nis­se erfolg­te digi­tal in Form von DWG- und PDF-Datei­en.

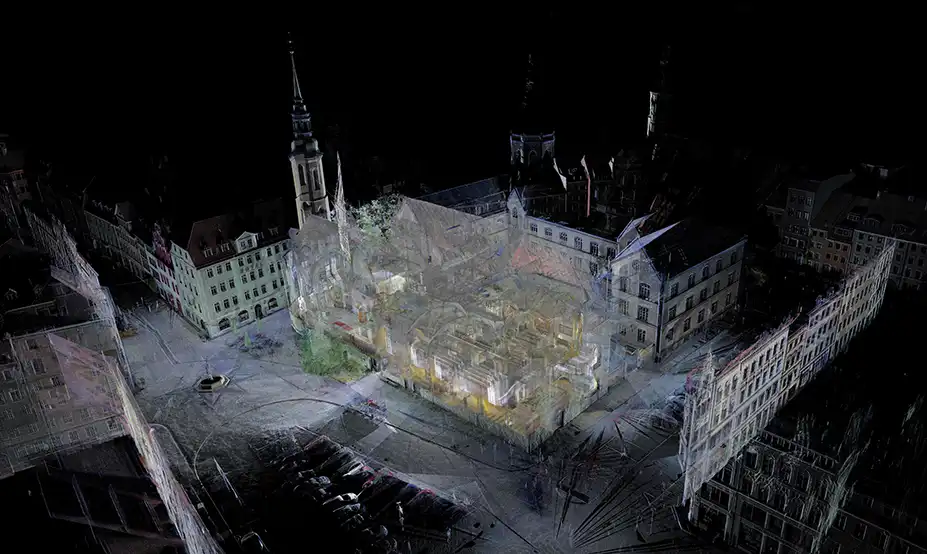

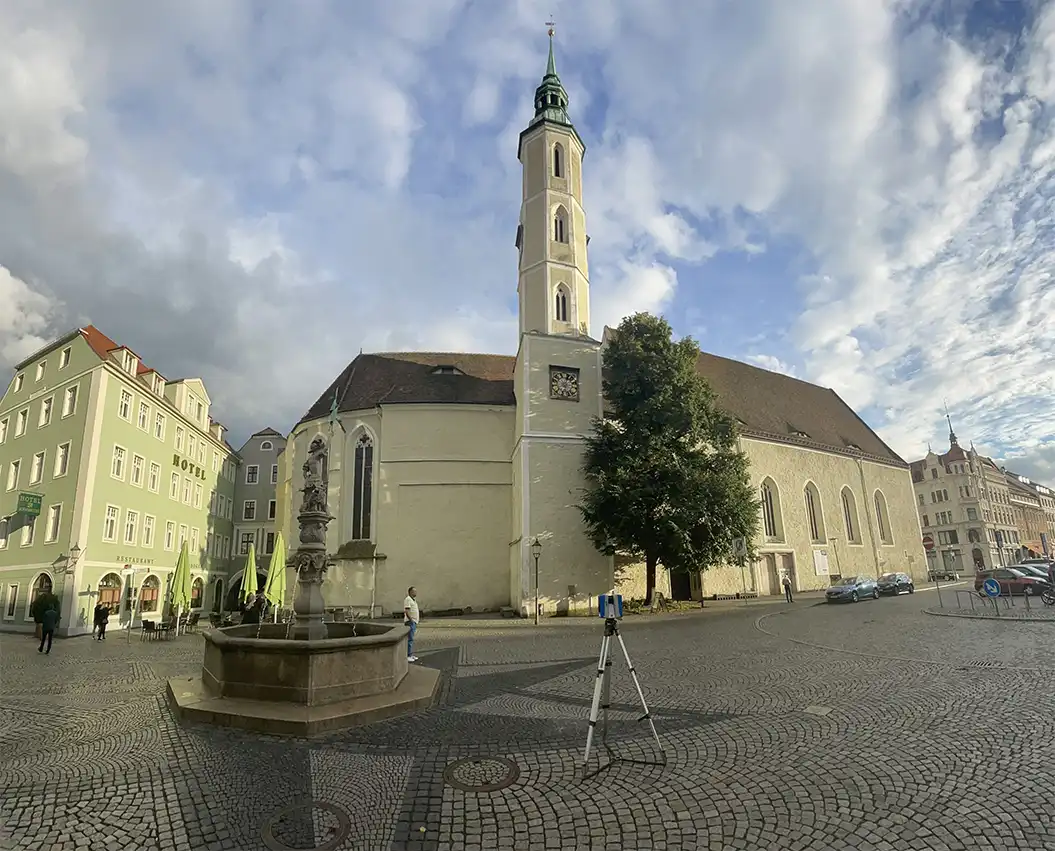

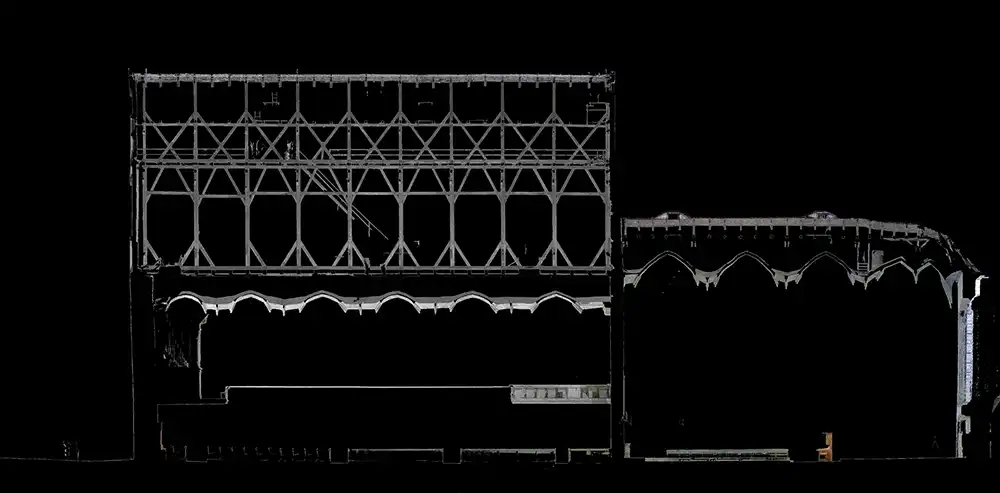

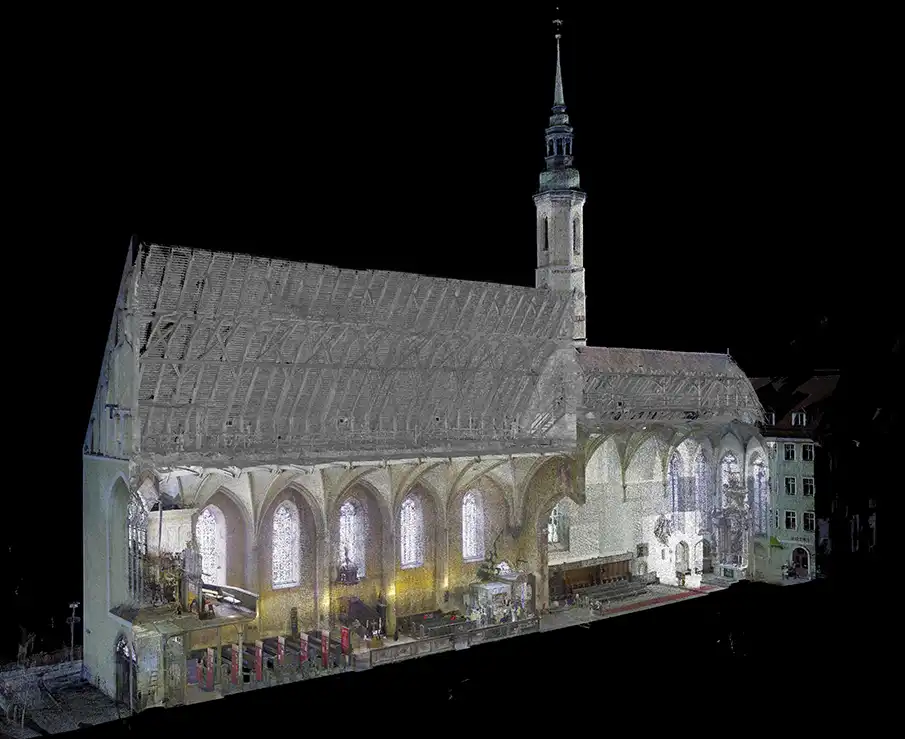

Für die­se Auf­ga­ben wur­de die Kir­che kom­plett über alle Eta­gen von innen und außen durch 3D-Laser­scan­ning erfasst. Durch ihre Kom­ple­xi­tät waren dazu ca. 260 Mess-Stand­punk­te erfor­der­lich. Das Ergeb­nis ist ein ver­for­mungs­ge­rech­tes Auf­maß in einer geo­re­fe­ren­zier­ten Punkt­wol­ke.

Die Laser­scan­ner Lei­ca RTC360 und Z+F Imager 5016 kamen dafür zum Ein­satz. Die Mess­ge­nau­ig­keit und Auf­lö­sung betrug 3 mm und bes­ser.

(Text: OWK)
